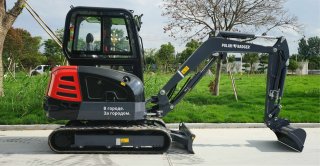

Мини-экскаватор с поворотной стрелой: зачем инженеры сместили ось и как это меняет работу

Когда мы представляем экскаватор, в воображении возникает классическая машина с кабиной, вращающейся на гусеничной платформе, и стрелой, которая копает строго вперед. Это привычная картина. Но в мире компактной техники существует модификация, ломающая этот шаблон, - мини-экскаватор со смещенной поворотной осью стрелы. Часто его называют экскаватором с боковым смещением (side shift) или шарнирно-сочлененной стрелой. Это не просто маркетинговая уловка, а инженерное решение, фундаментально меняющее философию земляных работ в стесненных условиях.

Анатомия смещения: больше чем просто шарнир

В стандартном мини-экскаваторе стрела жестко закреплена по центру лобовой части. У моделей с поворотной стрелой узел крепления вынесен на специальную каретку или поворотную платформу. Это позволяет всей стреловой группе, включая рукоять и ковш, перемещаться по горизонтальной дуге влево и вправо относительно шасси. Угол смещения у разных производителей варьируется, но у флагманских моделей он может достигать 70–90 градусов в каждую сторону.

Но ключевая фишка скрыта глубже. Поворотный механизм позволяет копать не только сбоку от машины, но и строго параллельно фундаменту, стене или забору, когда сам экскаватор стоит вплотную к препятствию. Это достигается за счет комбинации поворота стрелы и вращения кабины. Представьте: вы заезжаете на газон шириной полтора метра между домом и глухим забором. Обычный мини-экскаватор здесь просто встанет колом, потому что для рытья траншеи под коммуникации ему нужно развернуться, а места нет. Модель с поворотной стрелой повернет "руку" вдоль стены и начнет аккуратно выбирать грунт, стоя на месте.

Геометрия свободы: 5 задач, где эта конструкция незаменима

1. Ювелирная работа у стен и в городских джунглях

Главная боль коммунальных служб и ландшафтников - ремонт подземных сетей без разрушения благоустройства. Чтобы заменить трубу под асфальтом, раньше приходилось вскрывать покрытие на ширину, достаточную для разворота техники. Боковое смещение позволяет пилить траншею шириной чуть больше ковша, сохраняя остальное покрытие целым. Экономия на восстановлении асфальта и плитки колоссальная.

2. Планировка откосов одним движением запястья

Традиционная технология планировки наклонных поверхностей (дамб, дренажных канав) требует постоянного перемещения всей машины под углом. Это неудобно и приводит к осыпанию грунта. Поворотная стрела работает как человеческая рука: водитель выставляет нужный уклон рукояти и ведет ковш по прямой, в то время как "плечо" смещено вбок. Качество профиля получается эталонным, а риск сползания машины в воду минимален.

3. Тоннелирование и проходка под препятствиями

Строительство лотков и гильзование (прокол под дорогой) - еще один сценарий, где обычная техника пасует. При работе внутри узкого котлована с распорками обычный экскаватор бьет рукоятью в стенки крепления. Смещенная стрела, закрепленная на поворотном узле, действует как манипулятор, обходя препятствия и доставая до самых неудобных углов.

4. Снос с хирургической точностью

При демонтаже старых построек в плотной застройке важно не задеть соседний дом. Длинное выдвинутое вбок оборудование с гидромолотом позволяет крушить стену, находясь корпусом экскаватора далеко за линией возможного обрушения. Это вопрос безопасности оператора, которую стандартное фронтальное расположение не гарантирует.

5. Прокладка параллельных траншей за один проход

В сельском хозяйстве и при прокладке систем полива требуется укладывать несколько ниток труб на заданном расстоянии. Экскаватор с боковой осью способен вырыть одну траншею, затем, не сходя с места, сместить ковш на метр в сторону и рыть следующую. Время на перебазировку техники сокращается вдвое.

Платформа или шарнир: технический ликбез для понимания цены

На рынке существует две инженерные реализации этой идеи, и путать их непростительно при выборе.

Боковое смещение (Side Shift) - вся стреловая группа сдвигается по направляющим горизонтально влево или вправо от центра. Каретка перемещается с помощью гидроцилиндра. Это классика для тяжелых работ: жесткость конструкции позволяет использовать гидромолоты и рипперы без риска разбить шарнир. Минус - при смещении смещается и центр тяжести, поэтому в крайних положениях грузоподъемность падает, и требуется вывешивание аутригерами (опорами-лапами).

Шарнирно-сочлененная стрела (Articulated Boom или VIO-тип) - изгиб происходит не за счет сдвига каретки, а за счет дополнительного гидроцилиндра в сочленении двух частей стрелы. Рука изгибается, как локоть. Такая система компактнее, позволяет работать в режиме "складывания", но критична к ударным нагрузкам. Долбить бетон в крайнем боковом положении - прямой путь к капитальному ремонту гидроцилиндра.

Ловушка устойчивости: о чем молчат в спецификациях

Смещение стрелы вбок на 80 градусов создает мощный опрокидывающий момент, перпендикулярный гусеницам. Если спереди и сзади машина держится за счет длины ходовой рамы, то бокового запаса у нее почти нет. Поэтому профессиональные операторы всегда следуют железному правилу: копать с полным боковым вылетом можно только при опущенных аутригерах или бульдозерном отвале, который служит дополнительной пятой точкой опоры. Игнорирование этого правила - верный способ уронить машину в траншею, особенно на глинистом влажном грунте.

Вместо заключения: почему это не массовый стандарт

Если навеска со смещением настолько удобна, возникает логичный вопрос: почему до сих пор продаются классические мини-экскаваторы? Ответ кроется в цене владения. Поворотный узел добавляет к стоимости машины около 15–25%, а также требует вдвое больше шарнирных соединений и рукавов высокого давления. Это дополнительные точки обслуживания и риска утечек.

Однако, если ваша реальность - это колодцы, стены, узкие проезды и подземные коммуникации, обычная машина будет просто простаивать. Поворотный мини экскаватор - инструмент для тех, кто платит не за кубометры вынутого грунта, а за отсутствие штрафов за порчу покрытия и за скорость в нестандартных условиях. Это тот редкий случай в спецтехнике, где "лишний шарнир" не роскошь, а осознанная экономия на рекультивации и логистике стройплощадки.
